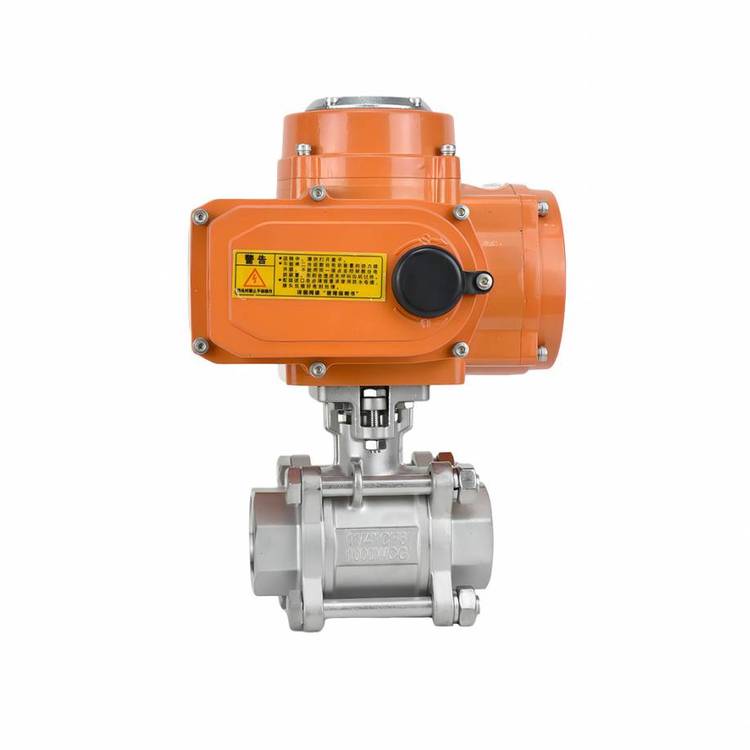

产品名称：Q911F-16P dn50不锈钢内螺纹二片式电动球阀[ 2023-09-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Q911F-16P dn50不锈钢内螺纹二片式电动球阀介绍

喜乐彩票电动二片式螺纹球阀由主阀体和副阀体两部分组成,所以称为二片式球阀,是我们常用的一种球阀。球芯、阀座、阀杆装入主阀体后,副阀体通过螺纹或螺栓与主阀体连接起来。二片式球阀...内螺纹球阀、小球阀。两片式高平台球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等,广泛用于石油、化工、冶金、轻工、造纸、电...可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源。它根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整（PID调节），以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用*的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。

二、Q911F-16P dn50不锈钢内螺纹二片式电动球阀技术参数

喜乐彩票连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	喜乐彩票 CF8（304）	CF8M（316）	WCB	喜乐彩票 CF8（304）	CF8M（316）
	球体、阀杆	喜乐彩票 2Cr13	喜乐彩票 0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	喜乐彩票密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	喜乐彩票适用介质	水、蒸汽、油品等	酸等腐喜乐彩票蚀性介质	醋酸等腐蚀介质	水、蒸汽、油品等	硝酸等腐喜乐彩票蚀性介质	醋酸等腐蚀介质
适用工况	适用温度	-29～180°C（增强聚四氟乙烯）、-29～300°C（对位聚苯）

公称通径			喜乐彩票内螺纹连接							喜乐彩票对焊连接
喜乐彩票 inch	D	L （mm）		H	管螺纹G	B	重量喜乐彩票（Kg）	喜乐彩票尺寸（mm）				重量喜乐彩票（Kg）
喜乐彩票 inch	D	L （mm）		H	管螺纹G	B	重量喜乐彩票（Kg）	L	D1		D2	重量喜乐彩票（Kg）
3/8	10	60		57	喜乐彩票 3/8″	95	0.34	70	10		18	喜乐彩票 0.32
1/2	15	75		68	喜乐彩票 1/2″	110	喜乐彩票 0.47	75	15		24	0.48
3/4	20	80		70	3/4″	110	喜乐彩票 0.68	90	20		28	喜乐彩票 0.68
1	25	90		80	1″	140	1.2	100	25		34	1.2
11/4	32	110		85	11/4″	140	1.9	110	32		41	1.9
11/2	38	125		100	11/2″	180	2.7	128	38		49	2.7
2	50	144		110	2″	180	3.9	154	50		62	3.8
21/2	64	186		130	喜乐彩票 21/2″	200	7.1	193	64		78	7.0
3	78	206		150	3″	250	11.5	222	78		94	11.4
4	98	240		170	喜乐彩票 4″	250	喜乐彩票 20.5	273	98		124	20.3
