球阀q11f-16是什么型号？什么意思

[ 2024-06-21 ]

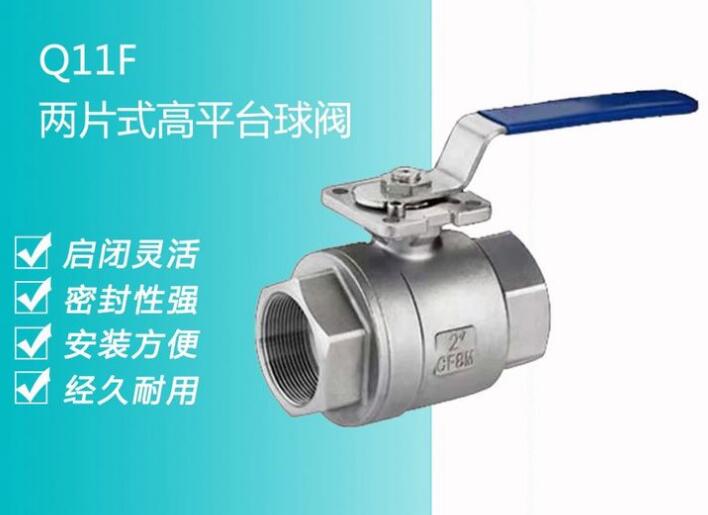

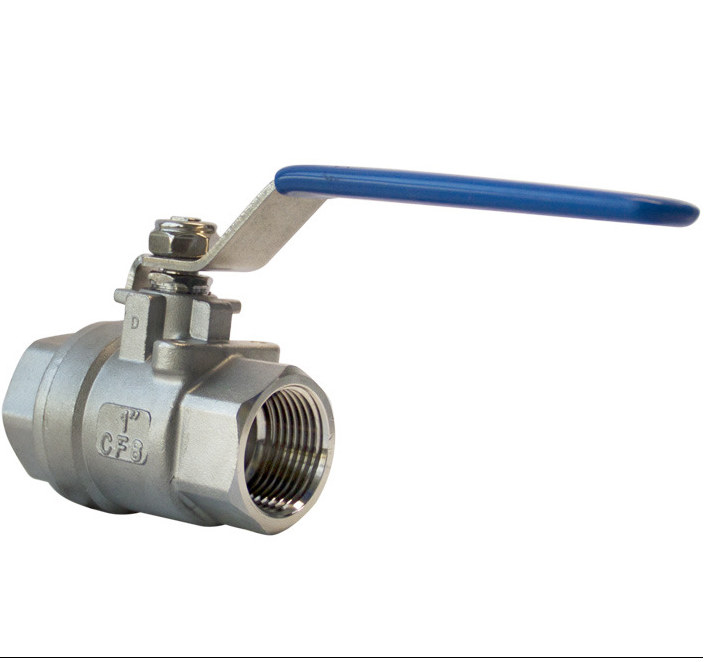

球阀Q11F-16是一种阀门，其中“Q11F”是型号，具体代表：12 “Q”代表球阀的类型。 “11”中的第一个“1”代表内螺丝连接，第二个“1”代表直通式球阀。 “F”代表阀座的密封面。 “16”代表公称压力，即16kg，也就是1.6mpa。 这种球阀通常用于管路中做切断、分配和改变介质的流动方向。Q11F-16球阀的材质通常是不锈钢，具有较好的耐腐蚀性和耐压性，适用于多种工业和民用场合。

球阀q11f-16是什么型号？什么意思
常常看到Q11F-16-25P和Q11F-16-40P，这些字母以及数值代表的是什么？

(1)  类型代号Q，表示球阀；

(2)  传动方式代号O（省略），表示手动；

(3)  连接形式代号1，表示内螺纹（2表示外螺纹）；

(4)  结构形式代号1，表示直通式球阀

(5)  密封面材料F，表示阀座密封面或衬里材料为氟塑料；

(6) 公称压力代号16，表示16kg，即1.6mpa

(7) 阀体材料代号P，表示阀体材料为不锈钢材质（304类）。

球阀

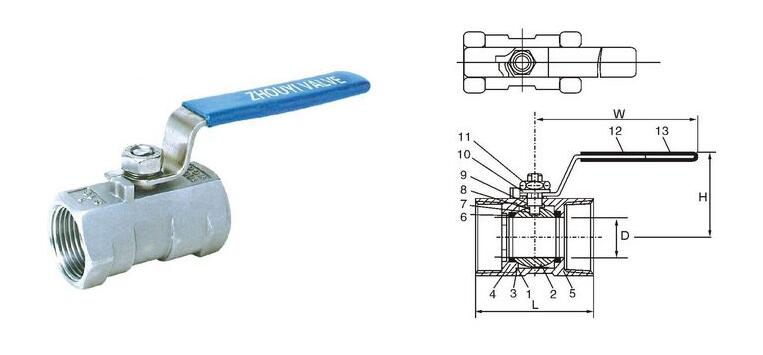

Q11F-16/64(P,R)一片式球阀,是内螺纹球阀及对焊连接球阀分为整体式。一片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。一片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。一片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
电动阀

一片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 58 60 72 78 83 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
重量WT（g） 55 95 165 250 405 525 850 1400
球阀厂家

注意事项：

一片式球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。广式球阀安装与维护应注意以下事项：
 1、要留有阀柄旋转的位置。
 2.、不能用作节流。
 3、带传动机构的球阀应直立安装。
