电动闸阀型号Z945X一16Q使用方法

[ 2022-06-20 ]

电动闸阀型号Z945X一16Q使用方法电动闸阀型号Z945X-16代表什么意思?
Z - 闸阀
9-电动
4-法兰连接
5-暗杠
X-橡胶密封
16代表压力

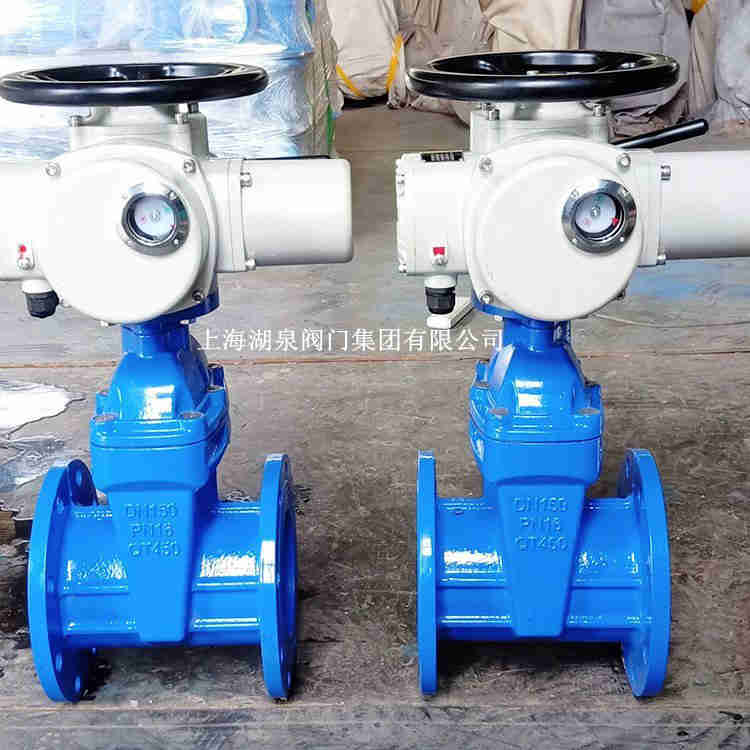

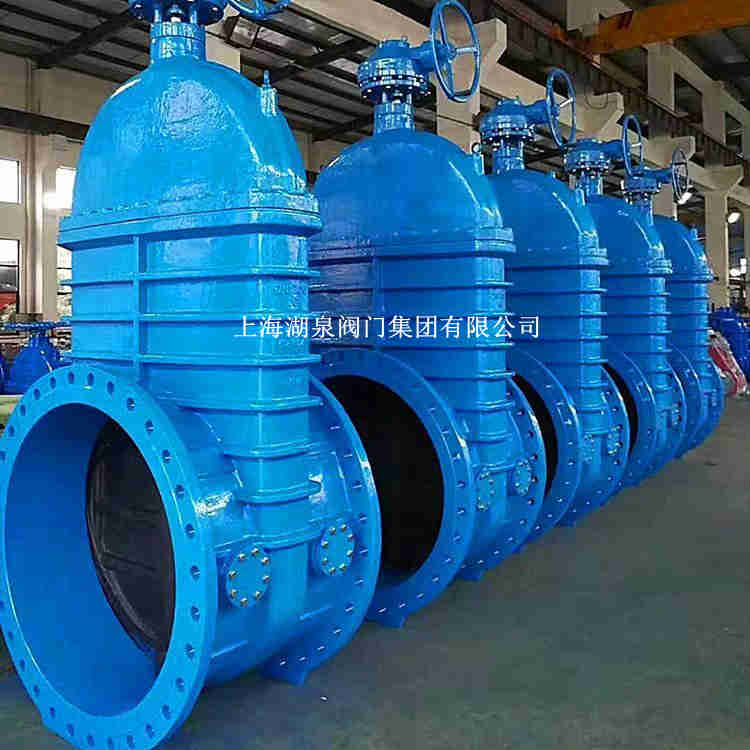

电动闸阀型号Z945X一16Q""

喜乐彩票Z945X一16Q电动软密封闸阀,电动弹性座封闸阀,电动软密封闸阀,电动不锈钢软密封闸阀电动明杆式软密封闸阀,电动暗杆软密封闸阀,电动暗杆弹性座封闸阀可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制.具有灵敏、可靠、.安装方便等优点..可广泛用于自来水等行业。型号 Z945X-16Q 电动软密封闸阀 Z945X-16Q智能防爆调节型电动闸阀电压AC380V分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹,通过闸板中间的螺母以及阀体上的... 法兰连接钢制闸阀通过选用不同的材质，它广泛适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。电动软密封闸阀Z945X-16Q优点阀门内外表面均用无味环氧树脂...适用于公称压力PN1.0～16.0MPa,工作温度80的名种管路上,用于截断或接通管路中的介质。可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制。

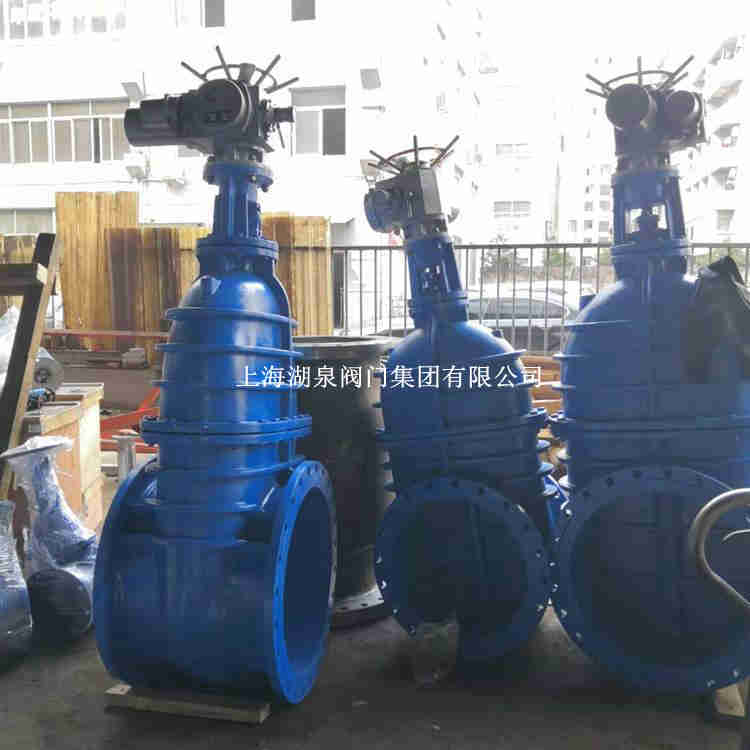

电动闸阀z945x

电动闸阀型号Z945X一16Q使用方法参数：
通用型号：GN-Z945X-10Q GN-945X-16Q
公称通径：DN50mm~DN500mm
使用温度：≤80℃
使用介质：清水、污水、气体
加长范围：1米~16米（可定制）
阀体材质：QT450（球墨铸铁）
阀杆材质：304、316（不锈钢）
密封特性：弹性橡胶软密封
驱动方式：电动附带手轮机构
连接标准：GB/T4216.3-1984
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992

电动闸阀型号Z945X一16Q使用方法主要零部件材料

零部件结构材质表
		材质
序号	零件名称	C	P	R
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	垫片	柔性石墨+不锈钢	PTFE	PTFE
3	螺栓	35	304	304
4	阀瓣	WCB+对焊304或stelite、PTFE	ZG1Cr18Ni9Ti/PTFE	ZG1Cr18Ni12Mo2Ti/PTFE
5	对开环	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	阀瓣盖	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	螺帽	35	304	304
9	吊环螺栓	35	304	304
10	阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
11	螺栓	35	304	304
12	垫片	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	填料	柔性石墨	PTFE	PTFE
14	填料压板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
15	螺帽	35	304	304

电动闸阀型号Z945X一16Q使用方法主要外形连接尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
