电动闸阀z941h-25 DN200的尺寸

[ 2022-07-29 ]
喜乐彩票生产销售电动闸阀等,提供更多电动闸阀相关的产品参数、实时报价、供应厂家等信息。您还可以了解更多闸阀产品、查找产品等。作方式有:手动、齿轮传动、电动、气动等。 DN50~600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材料:碳钢 不锈钢 电动闸阀型号有Z941H-16C DN50,Z941H-16C DN65,Z941H16C DN80,Z941H-16C DN100/DN250 Z941H-16C DN150,电动闸阀Z941H-16C DN125,Z941H-16C DN150,Z941H-16C DN200 电动闸阀Z941H-16P DN50,Z941H-16P... 它与Z型多回转执行器相配,有开关型和智能型,该产品广泛应用于化工、造纸、石油、电力、冶金、污水等行业。
电动闸阀z941h-25 DN200的尺寸

电动闸阀z941h-25 DN200的尺寸
公称通径 DN(mm)  尺寸 (mm)  电动装 置型号  重量 (kg)
D1  D2  Z-d
Z940H/Y-25C Z940Y-25P Z940Y-25R Z940W-25P Z940W-25R Z940Y-25I Z941 -25C Z941Y-25P Z941Y-25R Z941W-25P Z941W-25R Z941Y-25I
40  200  145  110  85  18  4-18  595  DZWl5  60
50  250  160  125  100  20  4-18  653  DZW20  64
65  265  180  145  120  22  8-18  665  DZW20  65
80  280  195  160  135  22  8-18  725  DZW20  79
100  300  230  190  160  24  8-23  787  DZW20  98
125  325  270  220  188  28  8-25  902  DZW30  154
150  350  300  250  218  30  8-25  955  DZW30  168
200  400  360  310  278  34  12-25  1105  DZW45  219
250  425  425  370  332  36  12-30  1343  DZW45  390
300  450  485  430  390  40  12-30  1516  DZW60  505
350  550  550  490  448  44  16-30  1678  DZW60  736
400  600  610 550  505  48  16-34  1849  DZW90  1027
450  650  660  660  555  50  16-34  1937  DZW90  1139
500  700  730  770  610  52  20-34  2243  DZWl20  1228
600  800  840  875  718  56  20-41  2432  DZWl80  1502
700  900  955  990  815  60  20-41  2489  DZW250  1617
800  1000  1070  930  64  24-48  2643  DZW350  1923

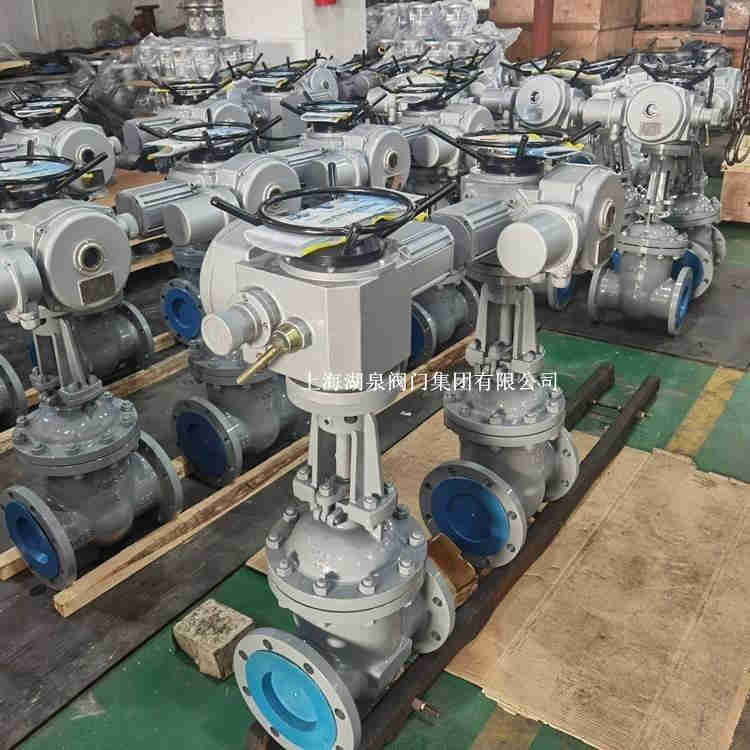

 电动闸阀z941h-25 DN200
