闸阀  品种齐全,现货供应,专业厂家,性能稳定可靠致力为您提供优质的闸阀产品!完整售后服务,欢迎来电咨询， 常见的闸阀型号 不锈钢闸阀型号:Z40H、Z40Y、Z15W 齿轮闸阀型号:Z540H、Z540Y、Z540W 平板闸阀型号:Z43H、Z43Y、Z43F 弹性座软密封闸阀型号:Z45X API美标闸阀... 阀门图例(阀门图形符号)是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用,一般来说,阀门图例的差异都不大,但也会存在一定程度上的区域性差别...闸阀型号组成:阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。 闸阀有很多种类,不同种类闸阀的型号也不一样。常...阀门的型号不同以及其代号也会不同,闸阀:Z球阀:Q截止阀:J旋塞阀:X节流阀:X液面指示器:M隔膜阀:G止回阀:H柱塞阀:U蝶阀:D等等。这些阀门的代号是为了更加方便的的表示每个阀门种类。

阀门标识、型号、连接方式大全 一、分类 按动力分 自动阀:依靠介质自身力量进行动作的阀门。如止回阀、减压阀、疏水阀、安全阀等。 驱动阀:依靠人力、电力、液力、气力等外力进行操... 闸阀型号及符号大全都有哪些 闸阀介绍 闸阀,又称刀闸阀,是一种起止装置,主要用于管路中的切断操作。 符号大全 闸阀的符号包括阀门模型、阀门编号、阀门类型等,... 闸阀是关断类阀门中较为常见的类型之一,一般适用于全开或全关的两位操作控制,主要用来关闭管道中的介质,通常也被称作截断阀或阻断阀。随着阀门需求量增长和机械行业需求量的扩增,闸... 可以适应不同的流体介质，比如清水、油品等等。不同的材质也让闸阀拥有不同的型号规格。 闸阀符号根据其结构以及用途的不同,可分为普通闸阀符号、截止闸阀符号、调节闸阀符号等多种类型。


在实际使用中,有不同型号和尺寸的闸阀,它们的区别在于闸板的形态、开启方式和使用范围等方面。 那么,闸阀符号及图例大全是否可以涵盖所有类型的闸阀呢?答案是肯定的,闸阀符号及图例...闸阀代号的编写是按照国家或行业标准进行的,目的是为了标识阀门型号、规格、材质、压力等级等基本信息,方便用户选型、订货、生产和使用。同时,闸阀代号还是管理和监督的重要依据,有...以上分类中可以看出,阀门品种繁多;如此多品类,必须有一个统一的型号编制方法,才能让购买使用者通过铭牌便能知道某一种阀门结构、特性和材料。 按照《阀门型号编...一个完整的闸阀型号组成有:闸阀代号+驱动方式+连接方式+结构形式+密封面材质+公称压力+阀体材质。 闸阀的代号,字母“Z”; 闸阀的驱动方式,比较常见的就是手轮...阀门型号及字母代号是什么 简介 安全阀A、蝶阀D、隔膜阀G 、止回阀H、截止阀J、节流阀L、排污阀P、球阀Q 、疏水阀S、柱塞阀U、旋塞阀X、减压阀Y、闸阀Z。

闸阀的代号，字母“Z”；

闸阀的驱动方式，比较常见的就是手轮和电动的两种，手轮操作时，代号可以省略；电动驱动代号为数字“9”；

闸阀的连接方式，以法兰连接居多，所以我们只介绍法兰连接的闸阀，代号为数字“4”；

闸阀的结构形式，明杆的代号为数字“1”，暗杆结构的代号为数字“5”；

闸阀密封面材质，常见的有黄铜密封（代号“T”），橡胶密封（代号“X”），不锈钢密封（代号“H”）,本体密封（代号“W”）；

闸阀公称压力，与闸阀的密封面材质和阀体材质息息相关，低压闸阀承压16公斤以内，中高压闸阀最高可以承压63公斤；

喜乐彩票 闸阀阀体材质，我们也是介绍常见的几种，灰铸铁（代号“Z”，可以忽略不写）、球墨铸铁（代号“Q”）、铸钢（代号“C”）、不锈钢（代号“P”）。

喜乐彩票 了解闸阀型号组成之后，我们就能根据闸阀型号轻易的判断出是哪种闸阀。常用的闸阀型号有：

喜乐彩票 灰铸铁明杆法兰闸阀：Z41T-16Z；

喜乐彩票 灰铸铁暗杆法兰闸阀：Z45T-16Z；

球墨铸铁明杆软密封闸阀：Z41X-16Q；

球墨铸铁暗杆软密封闸阀：Z45X-16Q；

喜乐彩票 铸钢法兰闸阀：Z41H-25/40/63C；

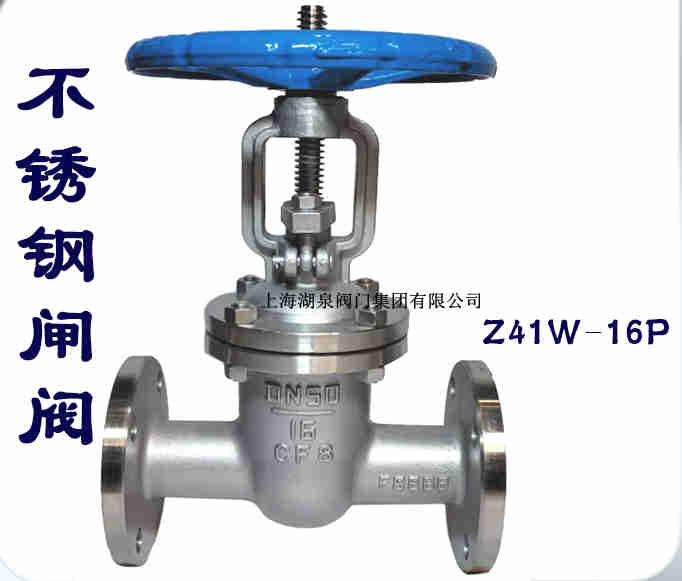

不锈钢法兰闸阀：Z41W-16/25/40/63P。
