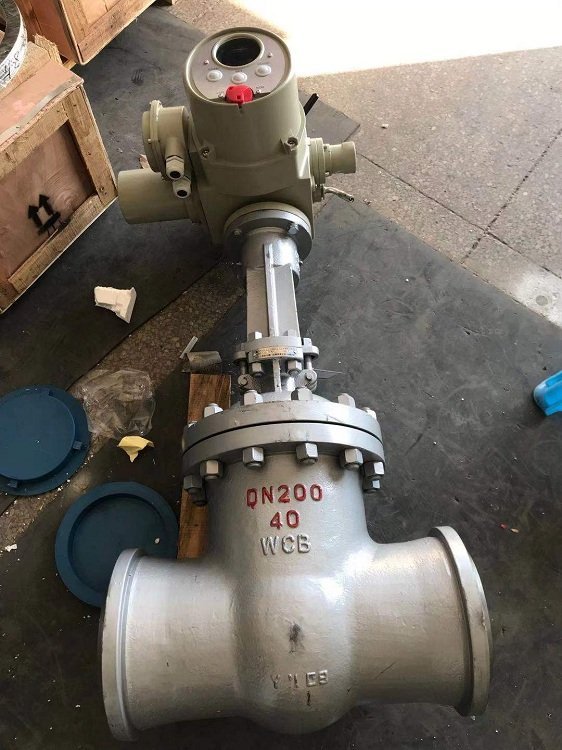

电动闸阀Z961Y_25,DN200图片及尺寸规格表

[ 2024-06-05 ]

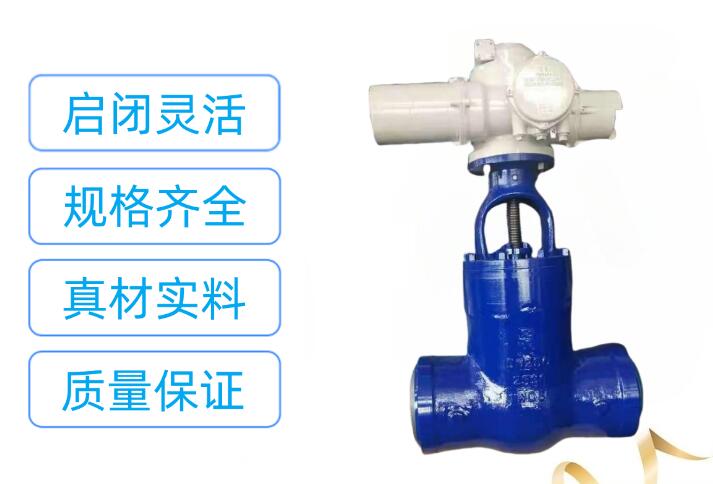

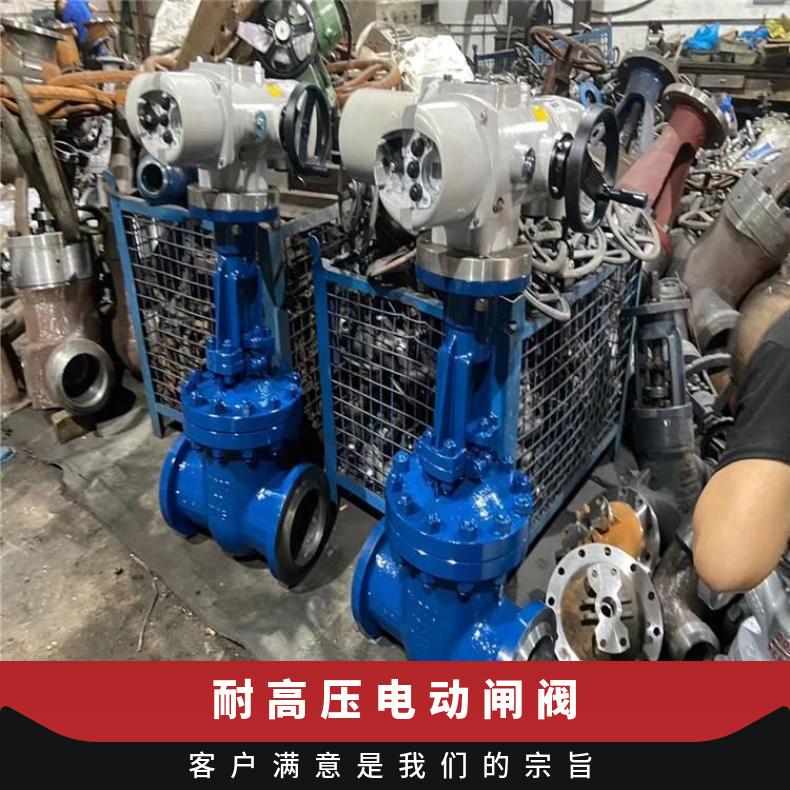

电动焊接闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动焊接闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动契式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。高温高压闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
闸阀

能规范：

型号

公称压力
(MPa)

喜乐彩票 实验压力

工作温度(℃)

喜乐彩票 适用介质



强度水（MPa）

密封（水）空气（MPa）

喜乐彩票 低压密封空气（MPa）



Z961H-16C
Z961W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸类

喜乐彩票 Z961W-25P(R)

2.5

3.8

2.8

0.6

喜乐彩票 ≤200

醋酸类

喜乐彩票 Z961W-40P(R)

4.0

6.0

4.4

0.6

喜乐彩票 ≤200

硝酸类

喜乐彩票 Z961W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类



阀门
焊接电动闸阀外形尺寸：

型号

喜乐彩票 公称通径 DN （ mm ）

主要尺寸（ mm ）

重量（ kg ）

L

D1

D2

Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V

150

650

164

200

420

175

750

186

223

526

200

800

200

262

550

225

850

233

282

595

250

950

275

325

喜乐彩票 1210

300

1200

312

380

2100

Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V

150

700

150

200

420

175

750

175

223

530

200

800

200

262

560

225

850

220

282

600

250

950

265

325

喜乐彩票 1220

300

喜乐彩票 1194

305

380

2120

Z960Y-320
Z960Y-P57170V

150

700

150

200

615

175

750

170

225

680

200

800

200

262

695

225

850

207

283

700

250

950

250

325

1460

300

1245

265

377

2650
闸阀厂家

零件名称Part name 材料牌号Material designation
阀体Body WCB WC6 WC9
阀板Disc WCB WC6 WC9
阀盖Bonnet 25 12Cr1Mo1VA
阀杆Stem 1Cr17Ni2 20Cr1Mo1VA
阀座Seat 25 12Cr1Mo1VA
密封环Sealing ring S软钢(增强柔性石墨)S soft steel (flexible graphite) S软钢S soft steel F软钢F Soft steel
填料Packing 增强柔性石墨Fexible graphite
支架Yoke WCB WCB或WC6
阀杆螺母Stem nut 45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring 1Cr13 20Cr1MoVA
阀门

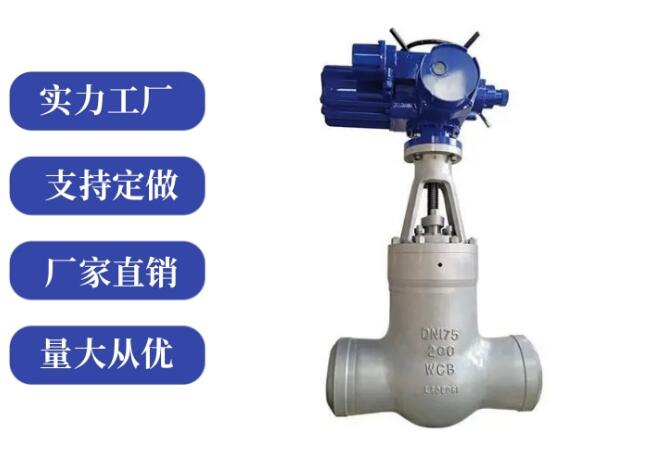

Z961Y电站闸阀主要是作为水、蒸汽管路上的启闭装置，用于切断或接通管路中的介质。使用时应全开或是全闭，不能作调节阀使用。电站闸阀工作原理：按顺时针转动手轮或阀杆螺母，阀杆带动闸板下行，使密封面吻合，切通道，即为关闭；反之则为开启。设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。材质符合ASME、JIS、GB、JB、DL等国内外相关标准。
所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。
上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。
体盖采用压力自紧式密封结构，压力越高，密封性能越好。
闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。
阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
