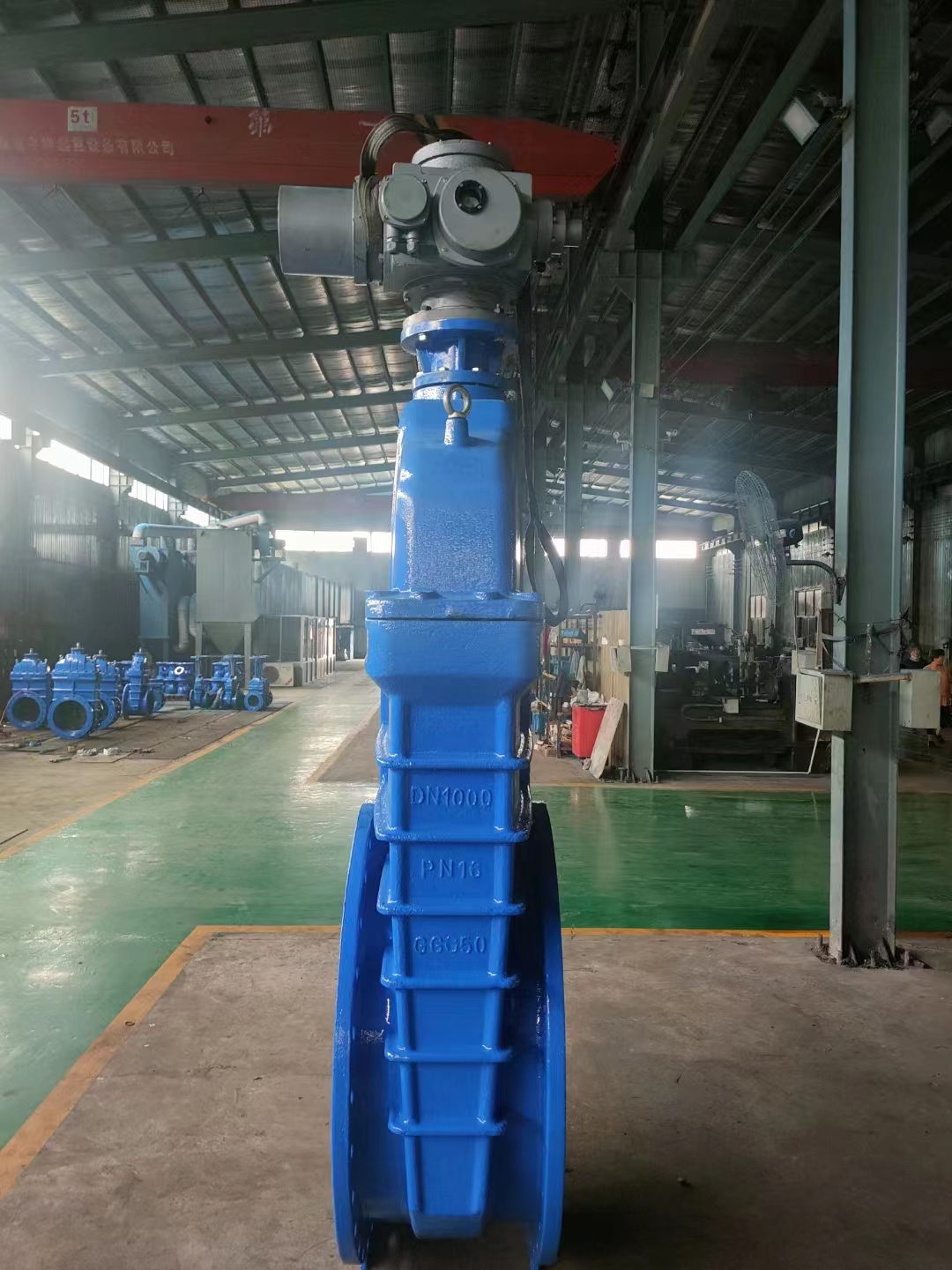

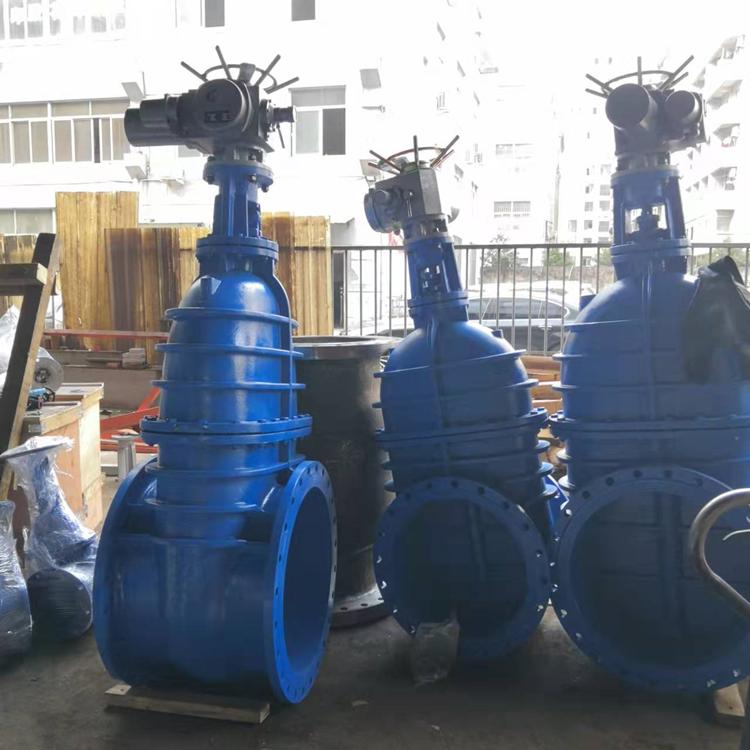

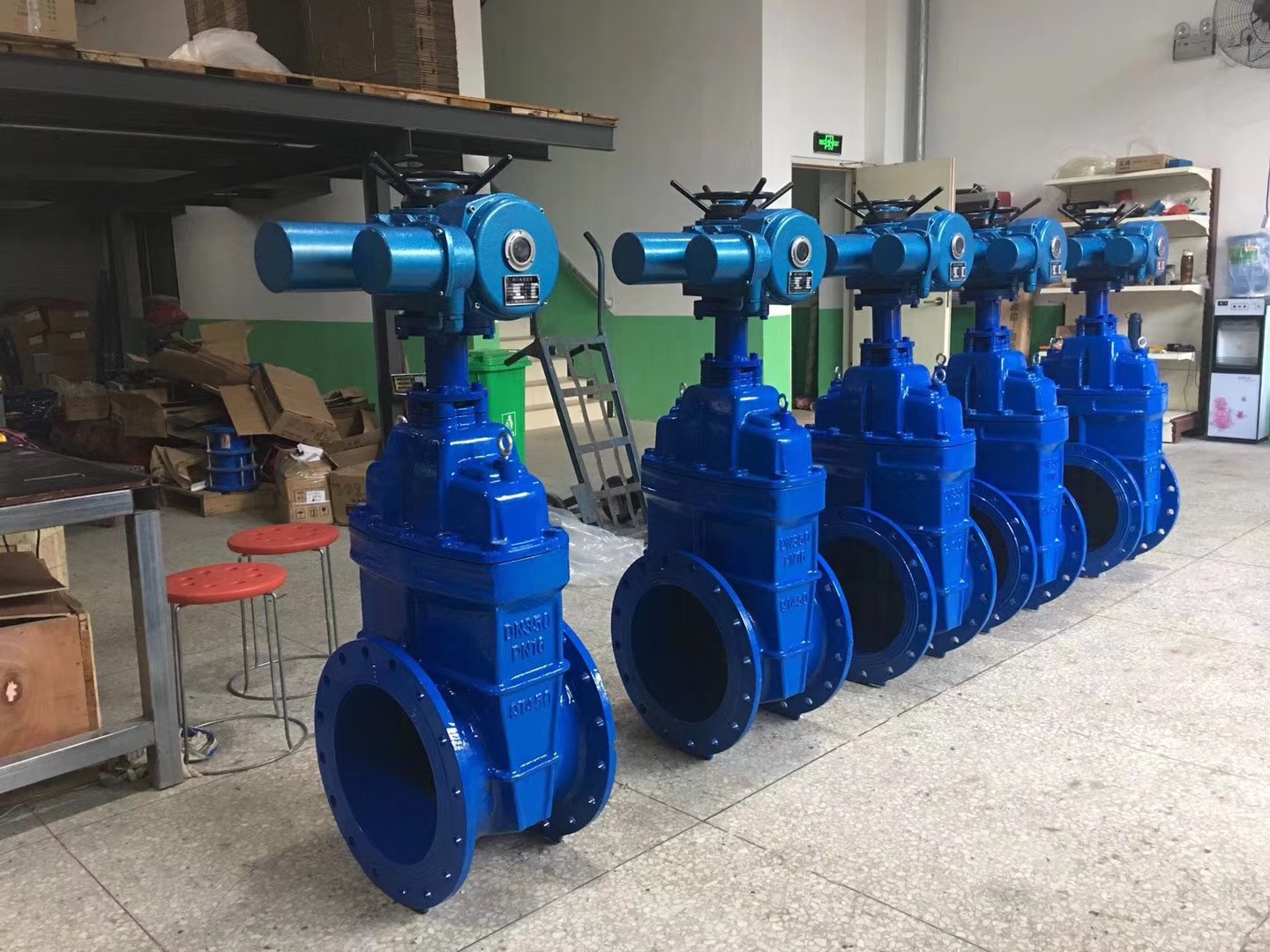

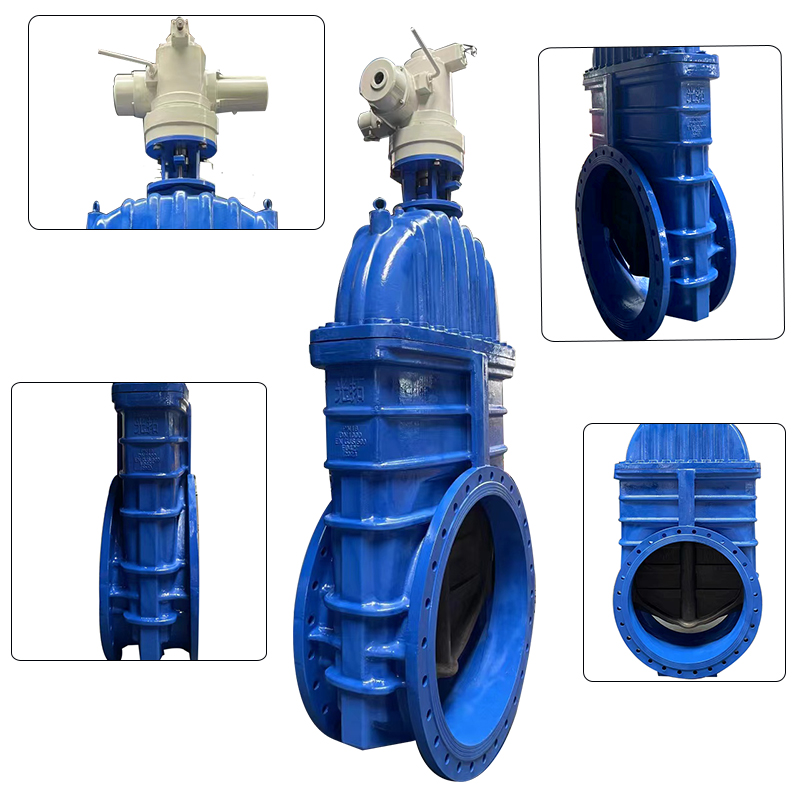

电动闸阀Z945X-16C DN300安装示意图及产品说明书

[ 2024-06-17 ]

本公司电动闸阀Z945X-16C DN300电动闸阀克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。该电动闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。平底式阀座传统的闸阀往往在通水洗管后即因外物诸如石头，木块，水泥，纸屑，杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象，低部采用与水管相同的平底，不易造成杂物淤积，使流体通畅无阻。·整体包胶阀板采用高品质的橡胶进行整体内，外包胶，国内*的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，且橡胶与球墨铸铁闸板连接牢靠，不易脱落及弹性记忆佳。耐腐蚀阀阀体采用粉沫环氧树脂涂装，可防止阀体的腐蚀与生锈，并可用于污水系统。不易碎裂以往传统铸铁闸阀常园外物击中，碰撞或重叠而造成断裂等现象。由于改用球墨铸铁，此种情形已可大幅度减少。三“O”型环密封圈由于阀杆采用三“0”型环密封圈密封，可减少开关时的磨擦阻力，大幅减少漏水现象殛可以不停水施工更换密封圈。·有助生饮由于阀体内部以无毒性环氧树脂涂装，闸板的内外表面均以橡胶*包覆而不至于出现锈水或腐蚀现象，可供生饮。精铸阀体阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精即可保证阀门的密封性。
电动闸阀Z945X-16C DN300安装示意图及产品说明书

产品名称	暗杆弹性座封闸阀
产品型号	Z45X、Z545X、Z645X、Z945X、RVHX
公称通径	DN50-DN600
压力范围	1.0-1.6MPa
阀体材质	球墨铸铁、铸钢、不锈钢

电动闸阀Z945X-16C DN300产品用途，弹性座软密封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

软密封闸阀型号		Z45X-10	Z45X-16
工作压力(MPa)		1.0	1.6
适用温度(℃)		≤80
适用介质		水
材料	阀体、阀盖	球墨铸铁、铸钢、不锈钢
	闸板	铸铁包橡胶
	阀杆	不锈钢
	密封面	阀体：本体，闸板：橡胶
	填料	丁腈橡胶

电动闸阀Z945X-16C DN300主要外形尺寸

公称通径	外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b-f	Z-d	地下闸阀A	地下闸阀A	H	D0
Z45X/RVCX-10 SZ45X/RVHX-10
40	165	145	110	85	18-3	4-18	65	32	300	180
50	180	160	125	100	20-3	4-18	65	32	345	180
65	195	180	145	120	20-3	4-18	65	32	376	180
80	210	196	160	135	22-3	4-18	65	32	417	200
100	230	215	180	155	22-3	8-18	65	32	460	200
125	255	245	210	185	24-3	8-18	65	32	525	240
150	280	280	240	210	24-3	8-23	65	32	567	240
200	330	335	295	265	26-3	8-23	65	32	705	320
250	380	390	350	320	28-3	12-23	65	32	800	320
300	420	440	400	368	28-4	12-23	65	32	886	400
350	450	500	460	428	30-4	16-23	70	48	968	400
400	480	565	515	482	32-4	16-25	70	48	1090	500
450	510	615	565	532	32-4	20-25	70	48	1175	500
500	540	670	620	585	34-4	20-25	70	48	1414	720
600	600	780	725	685	36-5	20-30	70	48	1593	720

型号规格

型号	喜乐彩票额定转矩(N·M)	喜乐彩票　　　连接法兰号		输出转速(r／min)	质量(kg)
型号	喜乐彩票额定转矩(N·M)	转矩型 JB2920	推力型 IS05210	输出转速(r／min)	质量(kg)
喜乐彩票 Z5／15	50／150	2，2I	喜乐彩票 F10	喜乐彩票 12／18／24／30／36／48／60	喜乐彩票 30-45
Z20／30	200／300	3，3I	喜乐彩票 F14	12／18／24／30／36／48	喜乐彩票 50-65
Z45／60	喜乐彩票 450／600	4	喜乐彩票 F16	12／18／24／36	喜乐彩票 110-125
Z90／120	900／1200	5，2I	喜乐彩票 F25	12／18／24／36	140-160
Z180／250	喜乐彩票　1800／2500	7	喜乐彩票 F30	18／24／36	喜乐彩票 275-300
Z350／500	3500／5000	8	F35	18／24／36	喜乐彩票 310-350
