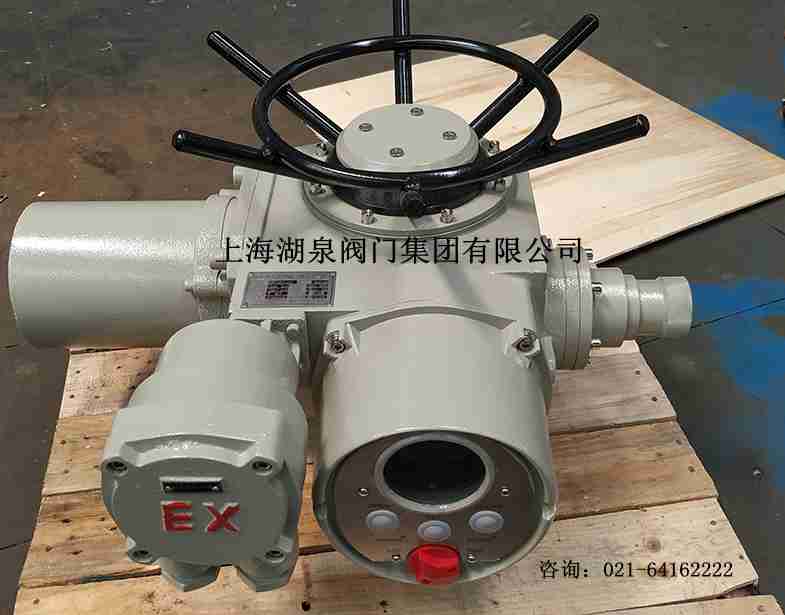

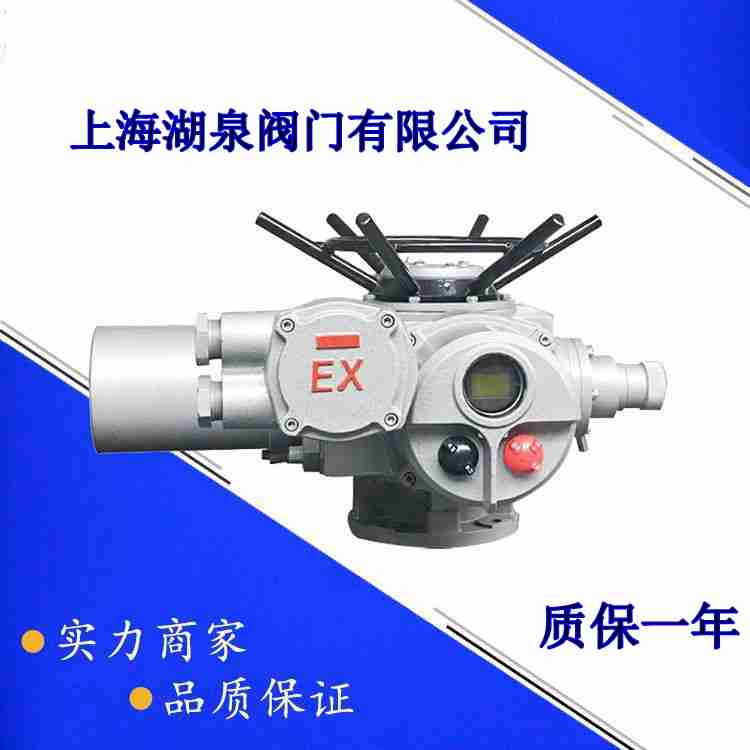

阀门电动装置dzw20-18w接线图产品选型手册——多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。 本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
1、该装置防尘、防水、防轻腐蚀、其防护等级为IP55、IP65。

喜乐彩票  2、转矩控制机构动作可靠、调节方便、转矩重复精度高。

 3、行程控制机构调节精度和重复精度高，开向和关向可配装置各2只至4只微动开关。

喜乐彩票  4、在低速档上采用半自动手/电动切换机构，结构简单、工作可靠、操作方便。

喜乐彩票  5、采用阀门电动装置用三相异步电机，启动转矩大、转动惯量小。

 6、配有机械式阀位指示器。

电动装置，Z10-18W，Z20-18W,Z30-18W,Z45-24W,Z60-24W， Z10T-24，Z20T-24，Z45T-36 ，闸阀电动装置Z90-24W,Z120-24W,Z180-18W,Z250-18W,Z350-18W，电动执行器Z30T-24，Z30T-36，Z45T-24，Z60T-24 Z500-18W,Z10-24W,Z20-24W,Z30-24W,电动执行机构Z180-24W,Z10-24B,Z60T-36,Z90T-24，Z90T-36


喜乐彩票 1、开关型（开环控制）

开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行***控制。

特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。选型时必需对此做出说明，不然经常会发生在现场安装时与控制系统冲突等不匹配现像。

a)分体结构（通常称为普通型）：控制单元与电动执行器分离，电动执行器不能单独实现对阀门的控制，必需外加控制单元才能实现控制，一般外部采用控制器或控制柜形式进行配套。

此结构的缺点是不便于系统整体安装，增加接线及安装费用，且容易出现故障，当故障发生时不便于诊断和维修，***不理想。

喜乐彩票 b)一体化结构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。

喜乐彩票 此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方，所以产生了智能电动执行器，关于智能电动执行器后面将再做说明。

喜乐彩票 2、调节型（闭环控制）

调节型电动执行器不仅具有开关型一体化结构的功能，它还能对阀门进行***控制，从而***调节介质流量

调节型电动执行器选型时需注明的参数做简要说明。

喜乐彩票 a)控制信号类型（电流、电压）

调节型电动执行器控制信号一般有电流信号(4～20mA、0～10mA)或电压信号(0～5V、1～5V)，选型时需明确其控制信号类型及参数。

b)工作形式（电开型、电关型）

喜乐彩票 调节型电动执行器工作方式一般为电开型（以4～20mA的控制为例，电开型是指4mA信号对应的是阀关，20mA对应的是阀开），

另一种为电关型（以4-20mA的控制为例，电开型是指4mA信号对应的是阀开，20mA对应的是阀关）。一般情况下选型需明确工作形式，

很多产品在出厂后并不能进行修改，生产的智能型电动执行器可以通过现场设定随时修改。

c)失信号保护

失信号保护是指因线路等故障造成控制信号丢失时，电动执行器将控制阀门启闭到设定的保护值，常见的保护值为全开、全关、保持原位三种情况，且出厂后不易修改。智能电动执行器可以通过现场设定进行灵活修改，并可设定任意位置（0~***）为保护值。
