阀门电动装置DZW45-24W接线方法及安装使用说明

[ 2024-08-02 ]

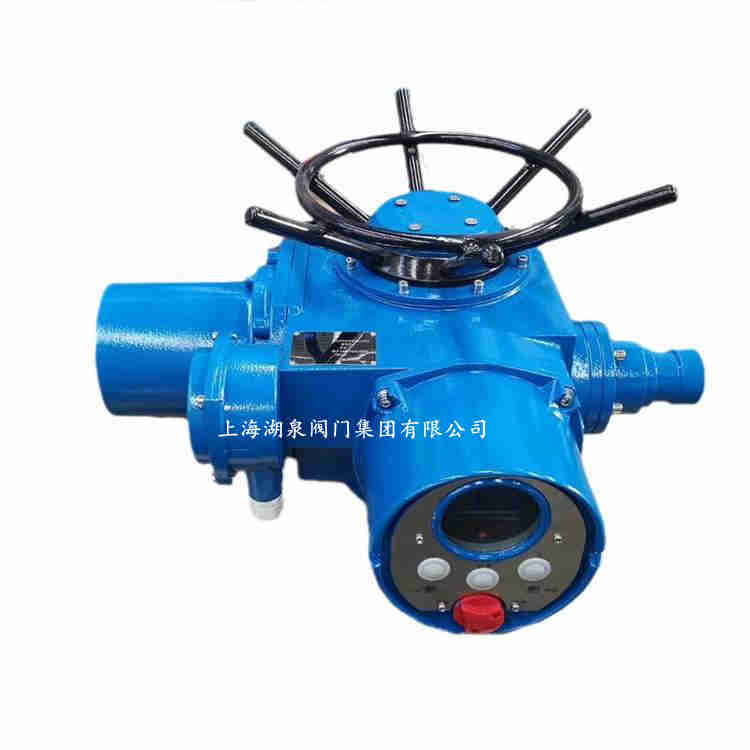

多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。本系列电装具有功能全、性能可靠、控制系统*、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
执行器

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

喜乐彩票电源：常规，三相380V（50Hz）

喜乐彩票特殊，三相660V、415V（50Hz 、60Hz）；

喜乐彩票单相220V、110V（50Hz 、60Hz）

工作环境：

环境温度：-20~+60℃ （特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

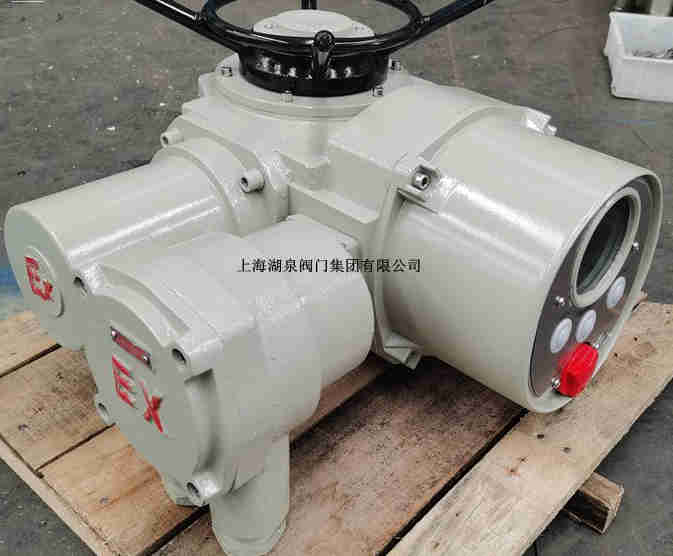

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

喜乐彩票防护等级：IP55 （特殊订货IP65、IP67）。

工作制：短时10分钟（特殊订货30分钟）。
电动阀

DZW/Z系列多回转电动头特点：

1、该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65(特殊定货)；

2、转矩控制机构动作可靠，调节方便，转矩重复精度高；

3、行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关。

喜乐彩票表1

型号规格	喜乐彩票公称转矩（N·m）	喜乐彩票公称推力（KN）	喜乐彩票 zui大阀杆直径（mm）	zui大转圈数（圈）	手动速比	喜乐彩票输出转速（r/min）	电机功率（KW）	喜乐彩票参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	喜乐彩票 24/36	喜乐彩票 0.25/0.37	45
Z15	150	40	28	60	1:1	喜乐彩票 24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	喜乐彩票 0.37/0.55	55
Z30	300	100	40	60	1:1	喜乐彩票 18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 喜乐彩票 (20:1)	喜乐彩票 24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 喜乐彩票 (20:1)	24/36	喜乐彩票 1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	喜乐彩票 24/36	2.2/3	139
喜乐彩票 Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	喜乐彩票 22.5:1	18/24	喜乐彩票 4/5.5	250
喜乐彩票 Z250	2500	325	70	150	喜乐彩票 22.5:1	18/24	喜乐彩票 5.5/7.5	255
喜乐彩票 Z350	3500	700	80	150	20:1	喜乐彩票 18/24	喜乐彩票 7.5/10	330
喜乐彩票 Z500	5000	700	80	150	20:1	18/24	10/15	350

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

喜乐彩票注2：当产品提供四层计数器时，zui大转圈数为表1转圈数×10

喜乐彩票电机技术参数见表2

表2

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	1.03	1.38	2.2	喜乐彩票 2.62	4	4.12	5.25	7.9	喜乐彩票 8.87	喜乐彩票 12.05	喜乐彩票 15.6	喜乐彩票 20.5	26.6
