产品名称：阀门电动装置DZW15-24说明书[ 2022-09-13 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍

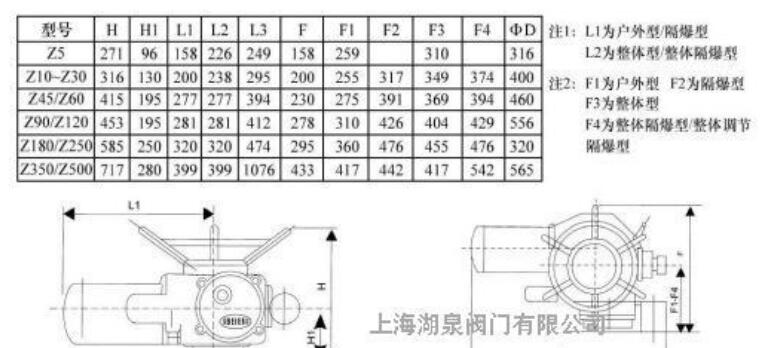

规格尺寸
结构图片

一、阀门电动装置DZW15-24说明书产品介绍

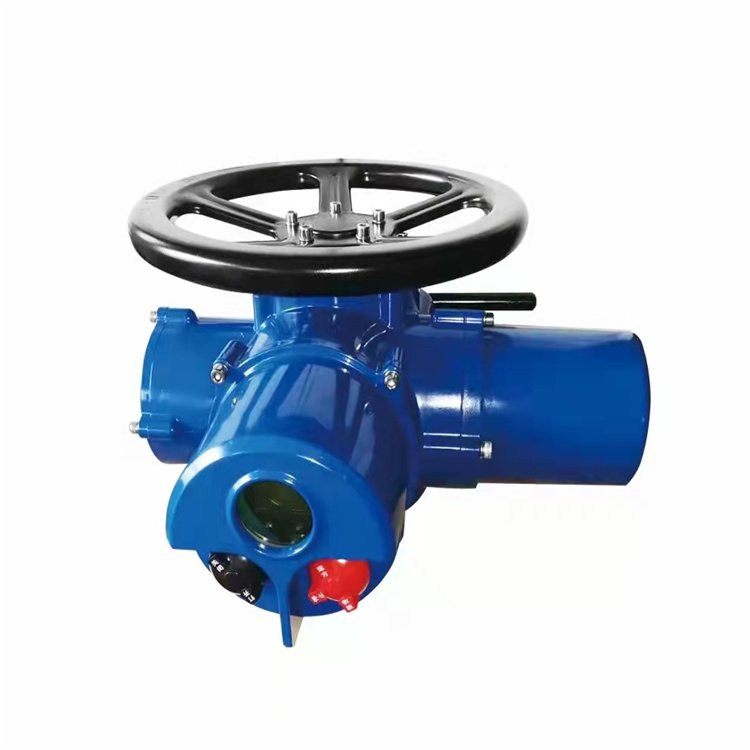

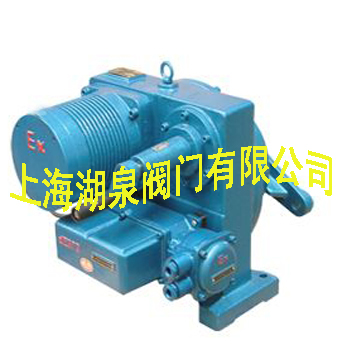

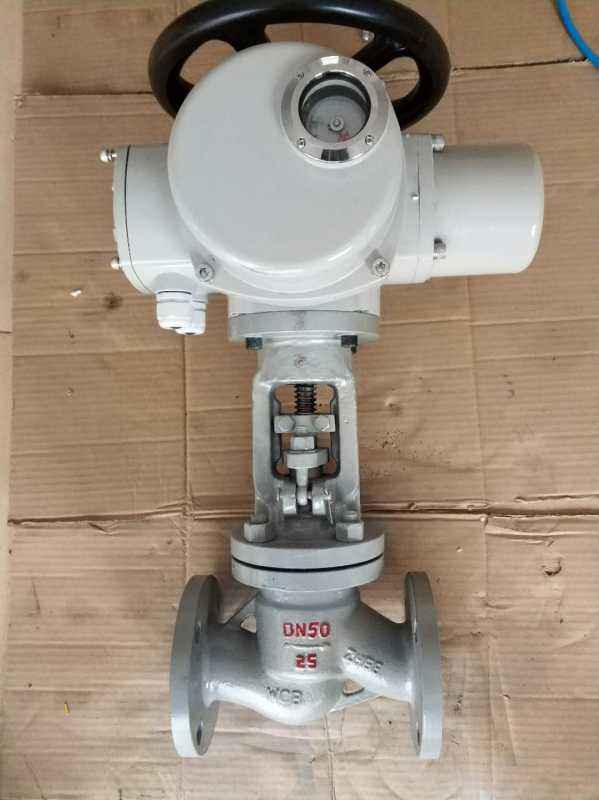

喜乐彩票阀门电动装置DZW15-24是电动阀门的驱动装置,用以控制阀门的开启和关闭。DZW系列多回转电动装置使用于闸阀,截止阀,节流阀,隔膜阀。DZW15-24户外型多回转电动执行器,通称为Z型,有转矩型和推力型。适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。）是在DZW 开关型电动装置的基础上，增加了电气控制部分，即 WK 型功率控制部分，将机械传动与电气控制合为一体，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制。电控部分由薄膜按键面板、功能板和交流接触器等组成，电控部分通过插件及紧固螺栓和电动装置连接，可方便拆卸或更换；也可实现分体控制。

二、阀门电动装置DZW15-24说明书产品组成

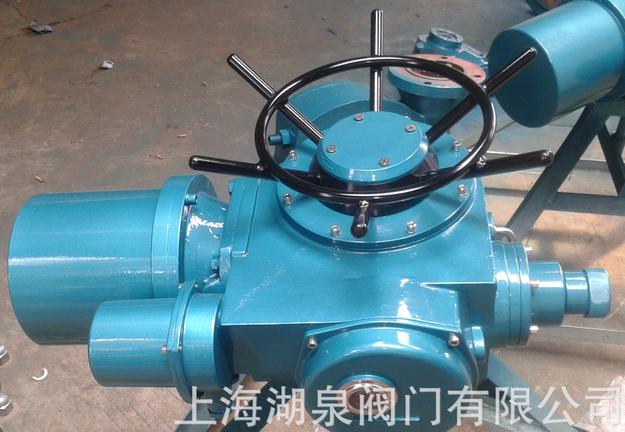

电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。减速机构，用以减低电动机的输出转速。

行程控制机构，用以调节和准确控制阀门的启闭位置。
转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。
手动﹑电动切换机构，进行手动或电动操作的联锁机构。
开度指示器，用以显示阀门在启闭过程中所处的位置。
操作力矩
操作力矩是选择阀门电动装置的主要参数，电动装置输出力矩应为阀门操作大力矩的 1.2~1.5 倍。
阀杆直径
对多回转类明杆阀门，如果电动装置允许通过的大阀杆直径不能通过所配阀门的阀杆，便不能组装成电动阀门。因此，阀门电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。
输出速度
阀门的启闭速度若过快，易产生水击现象。因此，应根据不同使用条件，选择恰当的启闭速度。
操作推力
阀门电动装置的主机结构有两种：一种是不配置推力盘，直接输出力矩；另一种是配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。
输出轴转动圈数
阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，要按 M=H/ZS 计算（M 为电动装置应满足的总转动圈数，H 为阀门开启高度，S 为阀杆传动螺纹螺距，Z 为阀杆螺纹头数）

三、阀门电动装置DZW15-24说明书特点
1、控制模式：提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
2、缺相保护：具有电源缺相保护功能。
3、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
4、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
5、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完*个指令后再执行下一个指令。
6、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
7、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
8、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
9、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
