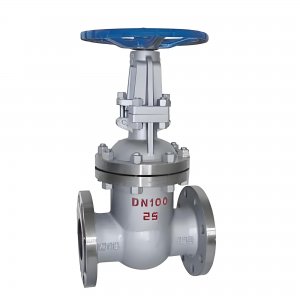

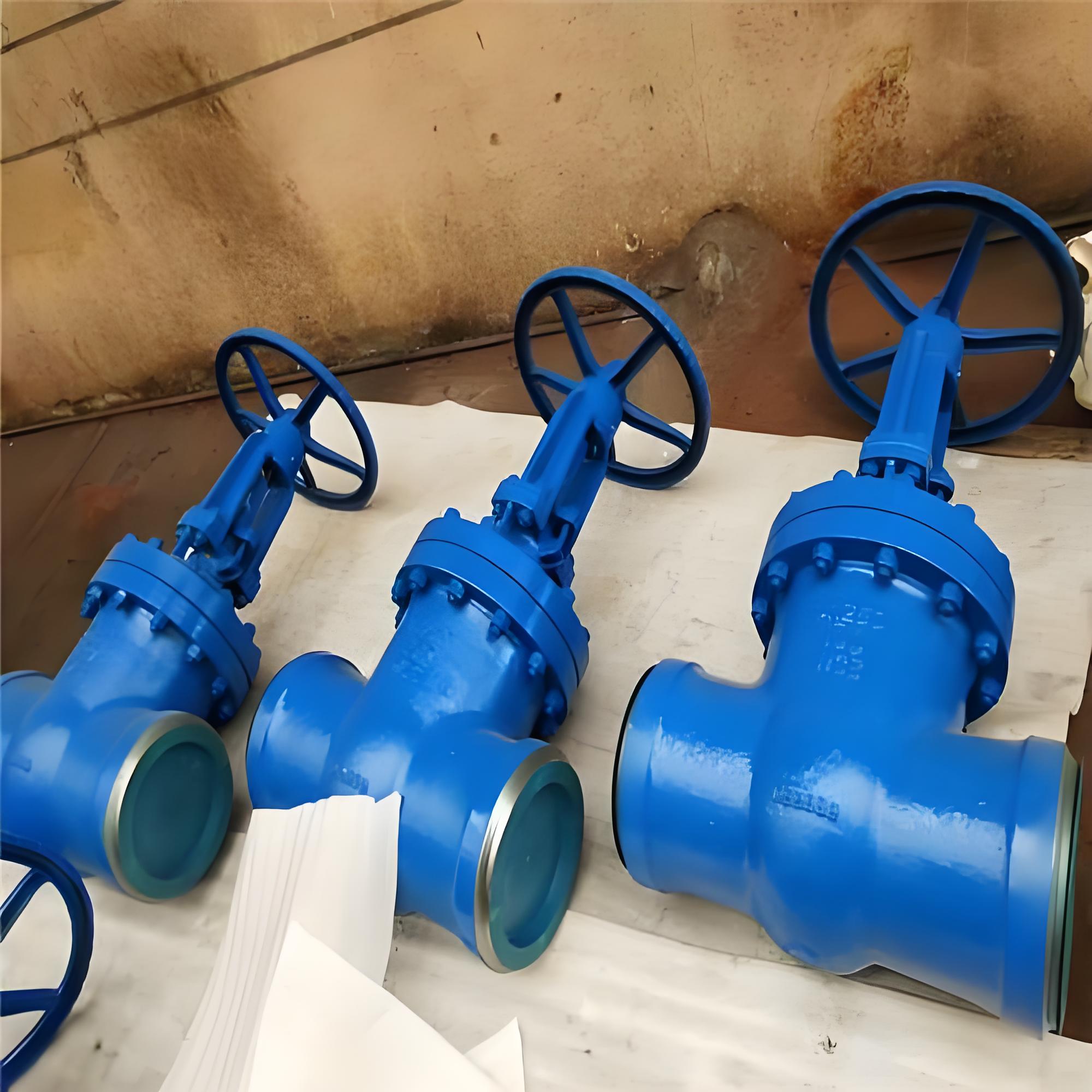

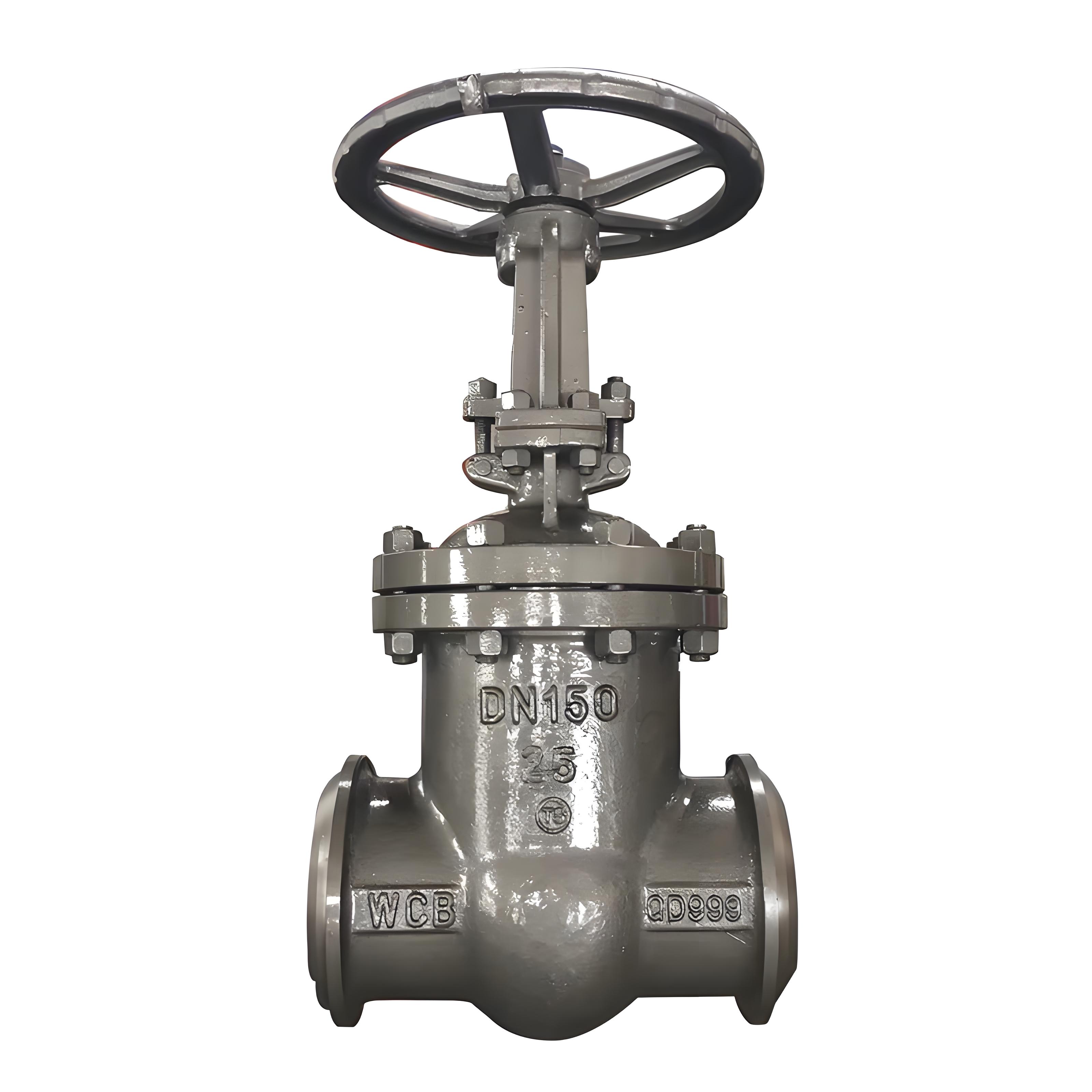

闸阀\Z61Y-25 DN100产品详细技术参数说明书
喜乐彩票 Z61Y-25 DN100闸阀是一种焊接式锻钢闸阀，适用于石油、化工、水力、火力电站等各种系统的管路上，用于切断或接通管路介质。该阀门的具体参数和特性如下：
适用范围和工作环境
- 适用介质：水、油品、蒸汽等。
- 工作温度：≤600℃。
- 公称压力：1.6MPa~42.0MPa（或150LB-2500LB）。
结构特点和材料
- 结构形式：全径或缩径，明杆支架式，自定心压板压套式。
- 连接方式：焊接、法兰、内螺纹、承插焊。
- 阀体材料：锻钢、锻不锈钢、A105、A182、F22、F304等。
- 密封面材料：不锈钢和硬质合金，密封可靠，耐磨、耐高温、耐腐蚀。
操作方式和应用场景
- 操作方式：手动、齿轮传动、电动、气动等。
- 应用场景：广泛应用于石油、化工、水力、火力电站等各种系统的管路上，适用于切断或接通管路介质。
Z61Y锻钢承插焊闸阀产品材料：
|
序号 |
喜乐彩票 零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
喜乐彩票 A105 |
F22 |
F304（L） |
喜乐彩票 F316（L） |
||
|
1 |
阀体 |
A105 |
喜乐彩票 A182F22 |
A182F304（L） |
喜乐彩票 A182F316（L） |
|
2 |
阀座 |
喜乐彩票 A276420 |
喜乐彩票 A276304 |
A276304（L） |
A276316（L） |
|
3 |
闸板 |
A182F430&410 |
喜乐彩票 A182F304 |
喜乐彩票 A182F304（L） |
A182F316（L） |
|
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304（L） |
喜乐彩票 A182F316（L） |
|
5 |
垫片 |
316夹柔性石墨 |
喜乐彩票 316夹PTFE |
||
|
6 |
阀盖 |
A105 |
A276f304 |
A276F304（L） |
喜乐彩票 A276F316（L） |
|
7 |
螺栓 |
喜乐彩票 A193B7 |
A193B16 |
喜乐彩票 A193B8 |
喜乐彩票 A193B8M |
|
8 |
销钉 |
喜乐彩票 A276420 |
A276 304 |
||
|
9 |
填料压套 |
喜乐彩票 A276410 |
喜乐彩票 A182F304（L） |
喜乐彩票 A182F316（L） |
|
|
10 |
活节螺栓 |
喜乐彩票 A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料压板 |
A105 |
A182F11 |
A182F304（L） |
A182F316（L） |
|
12 |
螺母 |
喜乐彩票 A1942H |
喜乐彩票 A1944 |
喜乐彩票 A1948 |
A1948M |
|
13 |
阀杆螺母 |
喜乐彩票 A276420 |
|||
|
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
垫片 |
A473431 |
|
||
|
18 |
填料 |
喜乐彩票 柔性石墨 |
PTFE |
||
|
适用介质 |
喜乐彩票 水、蒸汽、油品等 |
喜乐彩票 水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
喜乐彩票 适用温度 |
―29℃～425℃ |
喜乐彩票 ―29℃～550℃ |
喜乐彩票 ―29℃～200℃ |
||
喜乐彩票 备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;
Z61Y锻钢承插焊闸阀连接尺寸：
|
NPS |
缩径 |
喜乐彩票 3/8" |
1/2" |
3/4" |
喜乐彩票 1" |
喜乐彩票 11/4" |
11/2" |
2" |
|
|
全径 |
|
喜乐彩票 3/8" |
1/2" |
3/4" |
1" |
11/4" |
喜乐彩票 11/2" |
喜乐彩票 2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
喜乐彩票 H（开） |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.0 |
2.1 |
2.3 |
4.3 |
5.9 |
6.9 |
喜乐彩票 11.1 |
喜乐彩票 15.2 |
|
焊接式 |
1.7 |
1.8 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
